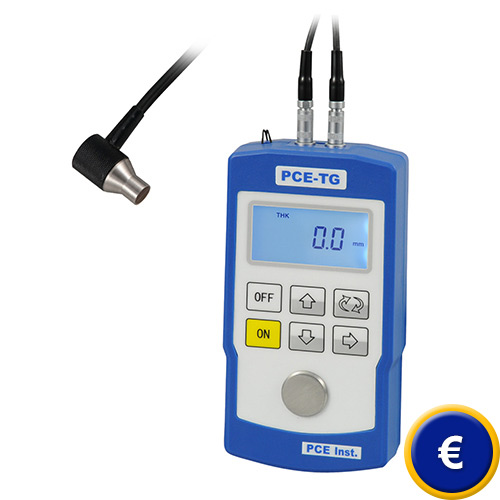

Glasstärkenmessgerät PCE-TG120
Glasstärkenmessgerät für verschiedenste homogene Werkstoffe, mit spezieller Prüfsonde für Kanten und dünne Rohre, mit einstellbarer Ultraschall-Geschwindigkeit, intuitive Bedienung

Das Glasstärkenmessgerät PCE-TG120 ist ein Glasstärkenmessgerät für alle Glassorten. Häufig kann bei verbautem Glas die Stärke nicht zerstörungsfrei gemessen werden. Dieses Glasstärkenmessgerät arbeitet zum genauen Messen der Glasstärken / Glasdicken mit Ultraschall. So ist es möglich die Glasstärke zerstörungsfrei zu messen. Verschiedenes Glas benötigt unterschiedliche Ultraschall-Geschwindigkeiten, da der zeitliche Verlauf der Wellen durch das Glas ein Maß für dessen Stärke / Dicke ist. Beim Messen mit dem Glasstärkenmessgerät ist darauf zu achten, dass sich zwischen Oberfläche und Messkopf kein Luftspalt befindet. Um diesen Luftspalt zu schließen kann bei glatten Oberflächen etwas Wasser an die Koppelstelle gegeben werden (Kapillareffekt). Für rauhere Oberflächen empfiehlt sich etwas Kontaktgel zwischen Sensor vom Glasdickenmessgerät und Prüfstück zu geben. Bei Glas sollte eine sehr geringe Menge ausreichend sein. Das Glasstärkemessgerät ist werkseitig mit fünf verschiedenen Schallgeschwindigkeiten für unterschiedliches Material voreingestellt. Mit dem Glasstärkenmessgerät ermitteln Sie in Sekunden die Glasdicke aber auch Metall, Kunststoff und anderen homogenen Werkstoffe können gemessen werden. Die Schallgeschwindigkeit kann frei am Glasstärkenmessgerät eingestellt und somit auf unterschiedlichste Gläser angepasst werden.  Der Prüfkopf vom Glasstärkemessgerät ist von der Bauart so konstruiert, dass die Messung an kantigen Werkstücken problemlos durchgeführt werden kann. Das Messgerät wird kalibriert geliefert. Als Zubehör können Sie bei Erstbestellung oder bei einer Rekalibrierung eine ISO-Laborkalibrierung inklusive Zertifikat bekommen. Sollten Sie weitere Fragen zu dem Glasstärkenmessgerät haben, schauen Sie bitte auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0./font>. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Glasstärkemessgerät oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- einsetzbar für alle Glassorten (ohne
  Lufteinschlüsse)

- Schallgeschwindigkeit frei wählbar, daher auch
  für Metall und Kunststoff geeignet

- inklusive 5 MHz Prüfkopf

- Auflösung 0,1 mm

- 4-stellige LCD-Anzeige

- Hintergrundbeleuchtung

- Batteriestatus-Anzeige

- Kopplungsanzeige zwischen Sonde und
  Prüfstück

- integrierter 3,0 mm Stahlblock zum Kalibrieren

- kinderleichte Bedienung durch
  6-Tasten-Bedienfeld

Technische Daten zum Glasstärkenmessgerät

Messbereich

1,0 mm ... 30,0 mm

Messbare Werkstoffe

für homogene Materialien

Frequenz

Standard 5 MHz,
Durchmesser Sonde 7 mm

Auflösung

0,1 mm

Kalibrierung

3,0 mm Stahlblock integriert

Genauigkeit

±0,1 mm

Schallgeschwindigkeitsbereich

1000 ... 9999 m/s (frei einstellbar,
je nach zu prüfendem Werkstoff)

Auflösung Schallgeschwindigkeit

1 m/s

Anzeige

4-stelliges LCD-Display

Oberflächentemperatur für Messsonde

Standard 0 ...+50 °C

Messkopfform

rechtwinklig

Einsatztemperaturbereich des Gerätes

0 ... +40 °C

Umgebungsfeuchte

20 ... 90 % r.F.

Batterie Status

zu geringe Spannung wird angezeigt

Spannungsversorgung

2 x 1,5 V AA Batterien

Batterie-Lebensdauer

250 h

Selbstabschaltung

zur Batterieschonung
(nach ca. 3 min ohne Betätigung)

Abmessung

127 x 67 x 30 mm (H x B x T)

Gewicht

270 g inkl. Batterien

Lieferumfang zum Glasstärkenmessgerät

1 x Glasstärkenmessgerät PCE-TG120,

1 x Prüfkopf an 1m Kabel,

2 x Batterie,

1 x Tube Koppelgel,

1 x Handschlaufe,

1 x Bedienungsanleitung,

1 x Gerätekoffer

Zubehör zum Glasstärkenmessgerät
- ISO Laborkalibrierung und Zertifizierung
  (für Betriebe, die das Glasstärkenmessgerät in
  den betriebsintern Prüfmittel-Pool aufnehmen
  möchten oder zur jährlichen Rekalibrierung.
  Die Zertifizierung nach ISO beinhaltet eine
  Laborkalibrierung inklusive Prüfschein mit allen
  Messwerten.

- Koppelgel
  Im Standard-Lieferumfang befindet sich eine
  Tube mit Koppelgel. Wenn Sie direkt nach
  Bestellung eine größere Messreihe planen,
  sollten Sie eine weitere Menge an Gel
  mitbestellen. Die Verwendung des Koppelgels
  empfiehlt sich immer da zwischen Glas und
  Prüfkopf kein Luftspalt sein darf. Dieses würde
  zu extremen Fehlmessungen führen
