Präzisions-Kraftmessgerät PCE-DFG N Serie
Präzisions-Kraftmessgerät für Zugkraft und Druckkraft / interner Speicher  /
2,8" TFT-Display / Grenzwertmessung / PEAK Funktion / USB Schnittstelle / inkl. Software.

Das Präzisions-Kraftmessgerät, für Zugkraft und Druckkraft, gibt es in zwei Ausführungen. Je nach Messbereich besitzt das Messgerät, für Zugkraft und Druckkraft, eine interne bzw. externe Kraftmesszelle. Das Präzisions-Kraftmessgerät, für Zugkraft und Druckkraft, ist ein tragbares Messgerät, wobei eine Einbaumöglichkeit in Kraftmessstände berücksichtigt worden ist. Für Kraftmessungen über 500 N hat das Präzisions-Kraftmessgerät eine externe S Kraftmesszelle, an einem 3 m langem Kabel, die ebenfalls in einem Kraftmessstand Platz finden kann.

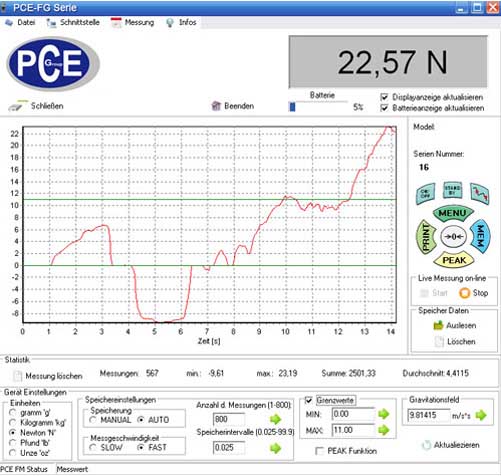

Das Präzisions-Kraftmessgerät für Zugkraft und Druckkraft Messungen, hat eine frei einstellbare Messgeschwindig zwischen 6 Hz ... 1600 Hz. Damit sind sehr gute Echtzeitaufnahmen der Zugkraft und Druckkraft Messung möglich. Das Präzisions-Kraftmessgerät für Zugkraft und Druckkraft kann die ermittelten Kraftmessdaten in einem internen Speicher oder direkt am PC, manuell oder automatisch ablegen und anschließend auswerten.

Sollten Sie weitere Fragen zu dem Präzisions-Kraftmessgerät PCE-DFG N Serie haben, dann schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie gerne bezüglich des Digitalmultimeter oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen von PCE Deutschland GmbH.

- Kraftmessgerät für Zugkraft und Druckkraft
- Messbereich bis zu 10 kN (10.000 N)
- max. 0,1 % Fehlertoleranz vom Messbereich
- hohe Messrate wählbar (bis 1600 Hz)
- interner Speicher
- PEAK Funktion (MIN / MAX)
- Grenzwertfunktion / Messwertabgleich

- statistische grafische Auswertung
- Grafikdisplay
- Menüführung: deutsch, englisch, spanisch
- inkl. PC Software Auswertesoftware
- USB Schnittstelle
- max. Überlast 20%
- Netz- und Akkubetrieb möglich

Technische Spezifikation vom Präzisions-Kraftmessgerät

Messgerät mit interner Messzelle
PCE-DFG N 5
PCE-DFG N 10
PCE-DFG N 20
PCE-DFG N 200
PCE-DFG N 500

Messbereich / Auflösung
0 ... 5 N / 0,001 N
0 ... 10 N / 0,005 N
0 ... 20 N / 0,01 N
0 ... 200 N / 0,1 N
0 ... 500 N / 0,1 N

Messgerät mit externer Messzelle
PCE-DFG N 1K
PCE-DFG N 2.5K
PCE-DFG N 5K
PCE-DFG N 10K

Messbereich / Auflösung
0 ... 1000 N /  0,5 N
0 ... 2500 N /  1 N
0 ... 5000 N /  1 N
0 ... 10000 N /  5 N

Genauigkeit

±0,1 % vom Messbereich

Messeinheiten

N, kg, lb, kPa

Display

2,8" TFT Grafikdisplay

Alarmmodi

Innerhalb, Außerhalb, Riss, Abschalten

Abtastrate

6 ... 1600 Hz

Speicher

100 Messungen

Spannungsversorgung

NiMh Akku
6 V / 1600 mAh

Akkulaufzeit

ca. 10 Stunden

Netzteil / Ladeadapter

12 V / 1 A

Ausgänge

Schnittstelle: USB
Schaltausgang: 12 V / 50 mA

Schutzklasse

Handgerät: IP 54
Messzelle: IP 67

Betriebs- und Lagerbedingungen

-10 ... +50 °C
5 ... 95 % r.F. nicht kondensierend

Kraftaufnahmestück interne Messzelle

M6 x 7 mm

Montagegewinde externe Messzellen
bis 1000 N
2500 ... 10000 N

M10 IG
M12 IG

Abmessungen Handgerät

200 x 97 x 42 mm

Gewicht

ca. 540 g

Präzisions-Kraftmessgerät PCE-DFG N Serie mit interner Kraftmesszelle und mitgelieferten Adaptionen
Messbereich bis 500 N (je nach Ausführung)

Präzisions-Kraftmessgerät PCE-DFG N Serie mit externer Kraftmesszelle
Messbereich bis 10 kN (je nach Ausführung)

Lieferumfang vom Präzisions-Kraftmessgerät PCE-DFG N Serie mit interner Messzelle

1 x Präzisions-Kraftmessgerät PCE-DFG N Serie (je nach Ausführung),
1 x Meißelkopfadapter, 1 x Flachkopfadapter, 1 x Spitzkopfadapter,
1 x Hakenadapter, 1 x Kerbkopfadapter, 1 x Verlängerungsstab (90 mm),
1 x PC-Software, 1 x USB Datenkabel, 1 x Netzteil, 1 x Tragekoffer,
1 x ISO-Kalibrierzertifikat, 1 x Bedienungsanleitung

Lieferumfang vom Präzisions-Kraftmessgerät PCE-DFG N Serie mit externer Messzelle

1 x Präzisions-Kraftmessgerät PCE-DFG N Serie (je nach Ausführung),
1 x Kraftmesszelle (je nach Ausführung), 2 x Ringschraube, 1 x PC-Software,
1 x USB Datenkabel, 1 x Netzteil, 1 x Tragekoffer, 1 x ISO-Kalibrierzertifikat,
1 x Bedienungsanleitung

Prüfstand Adapterplatte
Da unsere Prüfstände für unterschiedliche Kraftmesser ausgelegt sind werden in einigen Kombinationen der Kraftmesser mit den Prüfständen, Adapterplatten benötigt die ein sicheres anbringen vom Präzisions-Kraftmessgerät am Prüfstand sicherstellen.

Art.-Nr.: ADP-UNI

Teststand / Prüfstand
Dieses Präzisions-Kraftmessgerät kann mit den drei verfügbaren Prüfständen kombiniert werden. Zwei Prüfstände sind mit einem Handrad ausgerüstet, der dritte ist ein motorbetriebener Teststand. Der Einsatz der Prüfstände macht immer dann Sinn, wenn man z.B. im Labor wiederkehrende, etwa tägliche Produktprüfungen vornimmt und immer möglichst gleiche Rahmenbedingungen haben möchte (Ausschließen von personenbedingten Fehlern).

Die technischen Daten der verschiedenen Stände sehen Sie, wenn Sie dem nachstehenden Link folgen: Prüfstände.

Oder Sie sehen sich die Details der Teststände in der jeweiligen Beschreibung der Online-Kategorie Kraftmessstände an.
