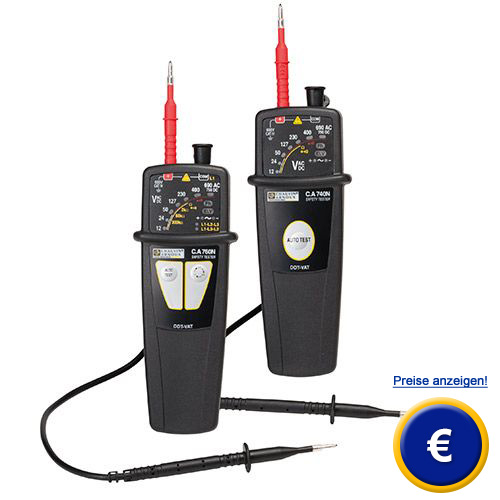

Spannungsprüfer C.A 740N und C.A 760N
robuster Spannungsprüfer / sturzfest bis zu 2 m / CAT IV 600 V / IP65 /

Erkennung von Phase und Neutralleiter / Drehfelderkennung / Durchgangsprüfung

Die Spannungsprüfer CA 740 N und C.A 760N sind robuste Spannungsprüfer für den Elektroinstallateur. Diese Spannungsprüfer bestechen durch ihre Einfachheit. Neben ihren Messfunktionen für Gleich- und Wechselspannung sind die Spannungsprüfer in der Lage Durchgangsprüfungen vorzunehmen. Der Spannungsprüfer ist sturzfest bis zu einer Höhe von 2 Metern und hat die Schutzart IP65. Gerade diese Eigenschaft macht den Spannungsprüfer im Baustellenalltag zu einem zuverlässigen Begleiter. Der Spannungsprüfer erkennt automatisch Phase und Nullleiter. Ebenfalls indiziert dieser Spannungsprüfer auf seinem Display die Drehfeldrichtung. An den Spannungsprüfer kann direkt der Steckdosenadapter CA 751 angeschlossen werden. Dieser erleichtert Messungen an Schukosteckdosen. Sollten Sie weitere Fragen zum Spannungsprüfer haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie bitte unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich dem Spannungsprüfer oder allen anderen Produkten auf dem Gebiet der Regeltechnik der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Drehfelderkennung

- sturzfest bis zu 2 m

- wassergeschützt nach IP 65

- Phasenerkennung

- CAT IV 600 V

- einfache Bedienung

Technische Spezifikation Spannungsprüfer C.A 740N und C.A 760N

C.A 740N

C.A 760N

Spannungsprüfung

Spannung

12 V ≤ U ≤ 690 V AC
12 V ≤ U ≤ 750 V DC

Frequenz

0...800 Hz

Eingangsimpedanz

> 300 kΩ

> 400 kΩ

Frequenz

50 / 60 Hz / 400 Hz

---

Impedanz

Z > 260 kΩ

---

Polaritätsanzeige

Ja

Anzeige gefährlicher Spannungen

Die rote LED »ELV« (Extra Low Voltage) leuchtet, sobald die Spannung höher ist als eine ungefährliche Niederspannung und blinkt um so schneller, je höher die anliegende Spannung ist.

Anzeige Phase / Neutralleiter

bei mehr als 50 V (45...65 Hz)
bei mehr als 150 V (16 2/3...45 Hz)

Akustische Durchgangsprüfung

Ansprechschwelle

100 Ω typisch ( 150 Ω max. )

Erweiterte Durchgangsprüfung

Nein

2 kΩ, 60 kΩ, 300 kΩ

Prüfstrom

≤ 1 mA

Leerlaufspannung

≤ 3,3 V

Schutz

bis 1000 V

Drehfeldrichtungsanzeige

Nein

2-Leiter-Verfahren

Ph/Ph-Spannung

Nein

50 V ≤ U ≤ 690 V AC

Frequenz

Nein

45 ... 400 Hz

Akustische Signale

Unterbrochener Ton bei Spannungserkennung
Dauernder Ton bei Durchgang

Normen und elektrische Sicherheit

IEC 61010 600 V CAT IV
IEC 61243-3 Ausg. 2, bezüglich Spannungsprüfer
IEC 61326-1, Emissivität und Immunität im industriellen Umfeld

Schutzart des Gehäuses

Gehäuse: IP65
Prüfspitze (optional): IP2X

Klimabedingungen

Benutzung von -15 °C bis +45 °C / bei 20 % bis 95 % rel. Feuchte

Stromversorgung

2 Batterien 1,5 V (AAA oder LR3)

Batteriebetriebsdauer

7500 Messungen zu je 10 s

7000 Messungen zu je 10 s

Abmessungen / Gewicht

163 x 64 x 40 mm / 210 g

Lieferumfang Spannungsprüfer C.A 740N oder C.A 760N

1 x Spannungsprüfer C.A 740N oder C.A 760N
1x  Messleitung mit schwarzer Prüfspitze Ø 2 mm mit durchsichtiger Schutzhülle
1x  rote Prüfspitze Ø 2 mm mit durchsichtiger Schutzhülle
1x  Handschlaufe
2x Batterien 1,5 V LR03/AAA
1x Bedienungsanleitung in 5 Sprachen

optionales Zubehör zum Spannungsprüfer

Steckdosenadapter CA 751 Spannungsprüfer

Der Steckdosenadapter CA 751 wurde entwickelt um in Kombination mit dem Spannungsprüfern C.A 740N und C.A  760N eine schnelle und unkomplizierte Prüfung von Netzsteckdosen durchzuführen. Der Steckdosenadapter für den Spannungsprüfer ist auch für den Einsatz an Steckdosen mit Kindersicherung geeignet. Der Steckdosenadapter wird einfach auf den Spannungsprüfer C.A 740N oder C.A 760N gesteckt, kann aber auch mit jedem anderen Multimeter verwendet werden. Der Steckdosenadapter für den Spannungsprüfer indiziert sofort Phase und Nullleiter. Ebenfalls  zeigt der Steckdosenadapter an, ob der Schutzleiter in der Steckdose angeschlossen wurde.
