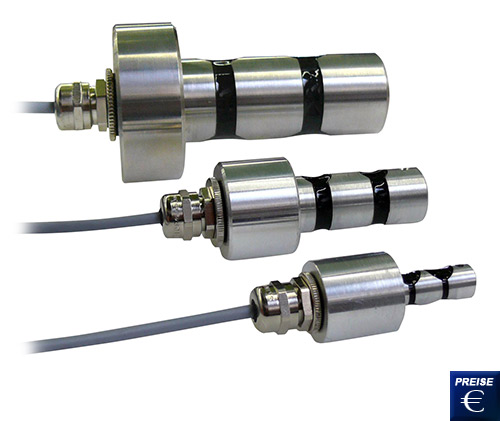

Messbolzen KMB Serie
Messbolzen zum Aufnehmen von Lasten und Kräften / für Zug- und Druckkraft /
geringer Stromverbrauch / kompakte Bauweise / gute Nachrüstbarkeit /
Aufnahme in handelsübliche Gabelköpfe / Messbereiche von 0,4 bis 250 kN

Der Messbolzen KMB wurde gezielt für die Erfassung von Zug- und Druckkräften entwickelt. Der Messbolzen kann einfach in alle Geräte eingebaut werden, die durch Gabelköpfe ihre Bauteile (z. B. Laschen und Haken) verbinden. Insbesondere in Verbindung mit Pneumatik bzw. Hydraulikzylindern kann dieser Messbolzen sein volles Potenzial abrufen. Durch seine extrem kompakte Bauweise eignet sich der Messbolzen auch für den Einsatz in kleineren Maschinen. Des weiteren spricht auch die hohe Temperaturtoleranz von bis zu +70 °C (bei fest verlegtem Kabel) für den Einsatz in einer industriellen Umgebung. Durch das fest montierte Kabel mit einer Länge von 5 Metern ist dieser Messbolzen auch für den stationären Einsatz geeignet.  Der Messbolzen kann überall dort eingesetzt werden, wo entsprechende Gabelköpfe vorhanden oder leicht nachrüstbar sind. Eine einfache, durch Einsatz von Normteilen, und somit kostengünstige Montage vom Messbolzen ermöglicht die schnelle Integration gerade in bestehenden Anlagen. Des weiteren ist auch eine Version vom Messbolzen mit abgewinkeltem Stecker erhältlich.  Dehnmessstreifen auf der aktiven Fläche des Doppelscherbalkens erfassen die einwirkenden Kräfte. Die Speisung der Vollbrücke und die Verarbeitung der Messsignale erfolgt durch einen nachgeschalteten Verstärker aus dem HAEHNE Programm. Die an den Ausgängen des Messverstärkers anstehenden Signale sind proportional zu der Scherkraft im Material und dienen zur Anzeige oder zur Verwendung als Istwert in einem geschlossenen Regelkreis. Sollten Sie weitere Fragen zu den Messbolzen der KMB Serie haben, dann schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie gerne bezüglich der Messbolzen KMB Serie oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen von PCE Deutschland GmbH.

- misst Zug- und Druckkräfte
- extrem kompakte Bauweise
- Einsatz von Normteilen

- Messbereiche von 0,4 ... 250 kN
- geringer Stromverbrauch
- gute Nachrüstbarkeit

Technische Daten vom Messbolzen KMB Serie

Modell

Nennkraft (kN)

Nennkennwert (mV/V)

Brückennennwi-
derstand (Ω)

KMB12 (Aluminium)

0,4 / 0,63 / 1 /1,6

1

350

KMB16 (Aluminium)

0,4 / 1 / 1,6 / 2,5 / 4

1

350

KMB20 (Aluminium)

1,6 / 2,5 / 4

1

350

KMB35 (Aluminium)

4 / 6,3

0,75

700

KMB16 (Edelstahl)

6,3 / 10

1

350

KMB20 (Edelstahl)

6,3 / 10 / 16

1

350

KMB35 (Edelstahl)

10 / 16 / 25 / 40 / 63

0,75

700

KMB50 (Edelstahl)

100 / 160 / 250

1,5

700

Für den KMB35 und KMB50 ist auch eine Version mit abgewinkeltem Stecker verfügbar! (Aluminium und Edelstahl).

Allgemeine technische Daten vom Messbolzen KMB Serie

max. Gebrauchskraft

160 %*

Grenzkraft

300 %*

Querkraft

100 %*

max. Speisespannung

10 V DC

Nenntemperaturbereich

+10 ... +60 °C

Gebrauchstemperaturbereich

-10 ... +70 °C

Kabellänge

5 m

*% Werte bezogen auf Nennkraft

Anschlussstecker vom Messbolzen mit gerader Verschraubung.

Anschlussstecker vom Messbolzen angewinkelt (KMB35 / KMB50).

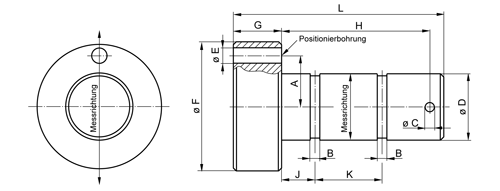

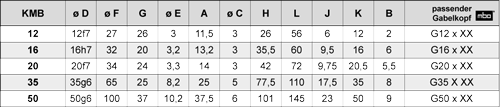

Technische Zeichnung des Messbolzen KMB-Serie

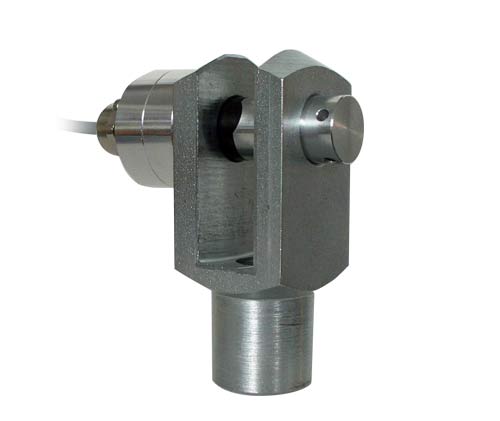

Messbolzen KMB Serie in Gabelkopf.

Optionales Zubehör für den Messbolzen KMB Serie

- Messverstärker MV125
Der Messverstärker wird vorzugsweise dort eingesetzt, wo in Maschinen und Anlagen unter rauen Umweltbedingungen analoge Signale unmittelbar an den Messwertaufnehmern verstärkt werden müssen. Die normierten Ausgangssignale des Verstärkers können dann über weitere Strecken wie z.B. Schleifringen übertragen werden. Zum Betrieb des Messverstärkers wird eine 24V Gleichspannungsversorgung benötigt. Der Messverstärker hat standardmäßig zwei Spannungsausgänge von -10 ... 0 ... 10 V (direkt / gefiltert).
