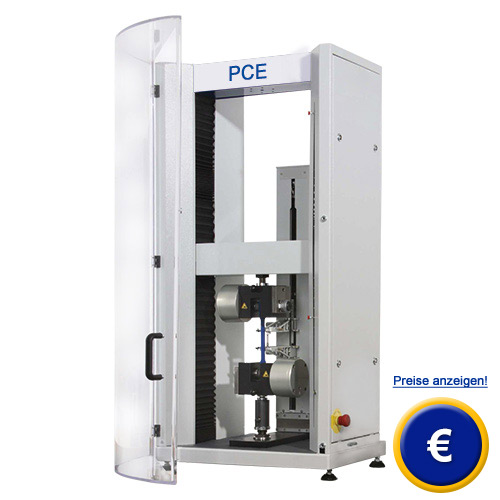

Kraftprüfmaschine PCE-UTU
Kraftprüfmaschine für den Zugversuch / Erstellung eines Spannungs-Dehnungs-Diagramms /
verschiedene Ausführungen / geregelter DC-Motor / Brucherkennung /
variable Prüfgeschwindigkeit / Kraftregelung / komplexe Konfigurationsmöglichkeiten

Die Kraftprüfmaschine eignet sich als Gerät beidem Zugversuch. Dabei wird mithilfe einer Kraftprüfmaschine ein genormtes Standardverfahren angewendet, bei dem Werkstoffkennwerte ermittelt werden. Dazu gehören die Bestimmung der Streckgrenze, der Zugfestigkeit, der Bruchdehnung und weiterer Werkstoffkennwerte durch Verwendung der Kraftprüfmaschine.

Bei dem oben bereits erwähnten Zugversuch handelt es sich um ein standardisiertes, zerstörendes Verfahren, das bei der Werkstoffprüfung Anwendung findet. Dabei werden standardisierte Proben mit definierter Querschnittsfläche durch Krafteinwirkung gedehnt und zum Bruch gebracht. Die Dehnung der Proben durch die Kraftprüfmaschine erfolgt stoßfrei und durch gleichmäßige Krafteinwirkung. Die Kraftprüfmaschine bietet unter anderem die Möglichkeit die Streckgrenzen, die Zugfestigkeit und die Bruchdehnung der Zugprobe zu bestimmen. Nach der Messung liefert die Kraftprüfmaschine detaillierte Ergebnisse, die in der Software als Spannungs-Dehnungs-Diagramm ausgegeben werden. In dem Diagramm lassen sich dann die ermittelten Werte bzw. Werkstoffkenngrößen eindeutig ablesen.

Die Kraftprüfmaschine PCE-UTU ist mit verschiedenen Messbereichen verfügbar. Die genauen Messbereiche der Kraftprüfmaschine, entnehmen Sie bitte der unten aufgeführten Spezifikation. Neben dem Messbereich unterscheiden sich die einzelnen Maschinen in ihrer Größe. Aufgrund der vielseitigen Konfigurationsmöglichkeiten der Kraftprüfmaschine ist es nur möglich den Lieferumfang und die Preise auf Anfrage zu erhalten.

Sollten Sie weitere Fragen zur Kraftprüfmaschine PCE-UTU haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Kraftprüfmaschine oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- verschiedene Ausführungen
- geregelter DC-Motor
- komplexe Konfigurationsmöglichkeiten
- Kraftregelung

- variable Prüfgeschwindigkeit
- pulverbeschichtete Gehäuseteile
- Brucherkennung
- Maximalwertspeicher

Allgemeine technische Spezifikation zur Kraftprüfmaschine PCE-UTU-Universalprüfmaschine

Nennlast

bis max. 100 kN

Genauigkeitsklasse

0,5 / EN 7500-1

Antrieb

geregelter DC-Motor

Prüfgeschwindigkeit

0,001 ... 500 mm/min

Wegmessung

inkremental

Standradhub

1000 mm (ohne Spannzeuge und Spannadapter)

Versorgung

230 V AC

Rahmen

2 geschliffene Führungssäulen
2 Kugelumlaufspindeln
Säulenverkleidung mit Faltenbalgverschluss
Endschalter zur Wegbegrenzung
Pulverbeschichtete Gehäuseteile
Farbe: RAL 7035

Allgemeine technische Spezifikation zur Kraftprüfmaschine PCE-UTU-Kraftaufnehmer

Eingebaut unter der fahrbaren Traverse für Druck- und Zugkräfte. Inkl. Befestigungsmaterial, Stecker, Steckdose und Verkabelung.

Messbereich

1 ... 100 kN

Nennkennwert

2 mV/V

relative Kennwertabweichung

≤ ±0,1 %

relative Linearitätsabweichung

≤ ± 0,02 %

relativer Kriechfehler

≤ ±0,03 % nach 30 min.
≤ ±0,07 % nach 8 h

Norm

nach EN ISO 7500-1, Klasse 0,5

Überlast

50 %

Schutzart

IP 67

TEDS-Modul

integriert, nach IEEE 1451-4,
automatische Sensorerkennung

Technische Spezifikation zur Kraftprüfmaschine PCE-UTU-Steuer- und Auswerteelektronik

Messwerteerfassung

1 kHz

Anzeige

LC-Display

Schnittstelle

RS-232

Lieferumfang der Steuer- und Auswerteelektronik

Tischgehäuse,
2,5 m Verbindungskabel zur Prüfmaschine,
Anleitung

Funktionen

Kraftregelung
Wegregelung
manuelles Positionieren
Abwicklung eines programmierten Ablaufes
Vorgabe der Traversengeschwindigkeit
Rückfahrt in die Ausgangsstellung
Zyklen
Vorgabe von Grenzwerten für Kraft / Weg / Zeit
Zurücksetzung der Kraft- / Weganzeige auf 0
einstellbarer Regelfaktor
Brucherkennung
Maximalwertspeicher
bei 2. Kraftaufnehmer: Wahl des Arbeitsraumes

Modellspezifische Spezifikation zur Kraftprüfmaschine PCE-UTU

Modell

Außenmaße [mm]
(B x H x T x Sockel))

Gewicht (ca. kg)

Arbeitsbereich [mm]
(B x H x T)

PCE-UTU 2

700 x 1370 x 480 x 90

155

450 x 1000 x 430

PCE-UTU 5

700 x 1370 x 480 x 90

155

450 x 1000 x 430

PCE-UTU 10

700 x 1370 x 480 x 90

160

450 x 1000 x 590

PCE-UTU 20

700 x 1370 x 480 x 90

180

450 x 1000 x 590

PCE-UTU 30

700 x 1370 x 480 x 90

190

450 x 1000 x 590

PCE-UTU 50

700 x 1370 x 480 x 90

200

450 x 1000 x 590

PCE-UTU 100

880 x 1610 x 550 x 300

300

500 x 1200 x 500

Lieferumfang Kraftprüfmaschine PCE-UTU

Aufgrund der vielfachen Konfigurationsmöglichkeiten des Produktes gilt: Lieferumfang und Preise auf Anfrage.
