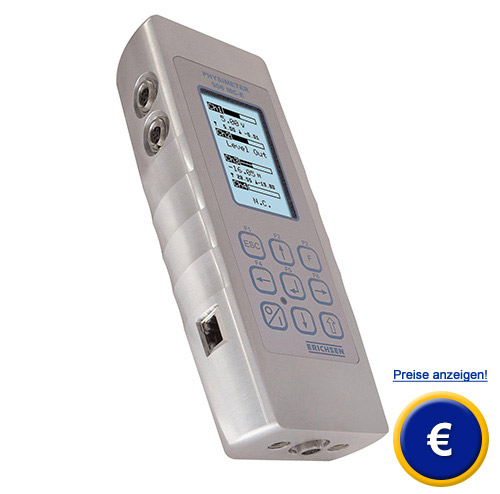

Handkraftmessgerät Physimeter 906 MC-S
Handkraftmessgerät für Zugkraftmessung und Druckkraftmessung bis 1000 N /
mit programmierbaren Makros / Ethernet-Schnittstelle / Software zur Datenauswertung

Das Handkraftmessgerät 906 MC-S ist ein universell einsetzbares Multi-Messsystem, welches durch seine Vielseitigkeit und seinen modularen Aufbau allen wichtigen messtechnischen Applikationen gerecht wird. Herzstück vom Handkraftmessgerät ist ein vollwertiger PC im Kleinstformat. Die erstmalige Integration verschiedener komplexer Technologien in Verbindung mit einer intelligenten Systemarchitektur in einem Handkraftmessgerät ergeben ein effizientes Messsystem mit intuitiver Bedienung über eine Folientastatur. Das hochwertige und schnörkellose Design vom Handkraftmessgerät unterstreicht die konsequente Konzentration auf absolute Funktionalität dieses Handkraftmessgerätes. Konzipiert als mobiles Messsystem, ist das Handkraftmessgerät 906 MC-S mit zwei Kanälen zur gleichzeitigen Datenerfassung physikalischer Größen wie z. B. Kraft, Weg, Druck sowie Drehzahl, Drehmoment oder Drehwinkel ausgestattet. Die ermittelten Messwerte werden auf einem großen, beleuchteten Display vom Handkraftmessgerät angezeigt. Ein Ablesen der Messwerte ist somit jederzeit gewährleistet. Die interne Speichermöglichkeit von 1000 Messwerten ermöglicht eine Einteilung der Messwerte in 100 Messgruppen (Batches). Somit können später Messungen bestimmten Orten zugewiesen werden. Zur Datenübertragung steht eine Ethernet-Schnittstelle zur Verfügung. Des weiteren steht Ihnen ein Trigger Ein- und Ausgang zur Verfügung. Über diese können Befehlsmakros mit bis zu 10 Befehlen angestoßen werden. So kann der Benutzer Grenzwerte am Handkraftmessgerät einstellen, bei denen das Gerät Alarm schlägt und ein Signal über den Trigger Ausgang ausgibt. Dadurch eignet sich dieses Gerät auch für den stationären Betrieb. Mit der beigelegten  Software können die Messwerte vom Handkraftmessgerät für eine spätere Auswertung auf einem Computer gespeichert werden. Aufgrund seines robusten Gehäuses, einer sinnvollen Menüführung  und der einfachen Bedienung über eine Folientastatur zeichnet sich das Handkraftmessgerät durch eine hohe Benutzerfreundlichkeit aus. Die Stromversorgung des Handkraftmessgerätes erfolgt über ein Netzteil, welches im Lieferumfang enthalten ist und einen Dauerbetrieb des Gerätes ermöglicht. Verschiedene Kraftaufnehmer von 20 ... 1000 N ermöglichen Ihnen das für Sie optimale Gerät zu finden und zu betreiben. Mit diesen Eigenschaften eignet sich das Handkraftmessgerät zur Qualitätskontrolle im Produktionsbereich, zur Warenein- und Ausgangskontrolle sowie bei der Entwicklung neuer Bauteile oder zur Prüfung sicherheitsrelevanter Bauteile. Sollten Sie weitere Fragen zum Handkraftmessgerät haben, schauen Sie auf die folgenden technischen Daten, nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich des Handkraftmessgerätes oder allen anderen Produkten auf dem Gebiet der Regeltechnik, der Labortechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- Max. Abtastrate 1 kHz
- Vorzeichenrichtige Anzeige dem Display
- Anzeige des Messwertes in der Krafteinheit
- Wählbare digitale Filer
- Statistische Berechnung für jede Messgruppe

- Ethernet-Schnittstelle zur Datenübertragung
- Netzunabhängig durch Batterie oder Akku
- PEAK Funktion (MIN / MAX)
- Grenzwertfunktion
- Signalleitung zur Steuerung externer Geräte

Technische Spezifikationen für das Handkraftmessgerät

Physimeter 906 MC-S 20

Kraftmessbereich

0 ... 20 N

Physimeter 906 MC-S 50

Kraftmessbereich

0 ... 50 N

Physimeter 906 MC-S 100

Kraftmessbereich

0 ... 100 N

Physimeter 906 MC-S 200

Kraftmessbereich

0 ... 200 N

Physimeter 906 MC-S 500

Kraftmessbereich

0 ... 500 N

Physimeter 906 MC-S 1000

Kraftmessbereich

0 ... 1000 N

Gemeinsame technische Daten

Spannungsversorgung

7,5 V, 1 A Steckernetzteil 115 ... 230 V, 50 ... 60 Hz

Stromverbrauch

< 1 W

Batterie

3 x Typ LR03

Referenztemperatur

(+21 ± 2) °C

Lagertemperatur

0 ... +60 °C

Betriebstemperatur

+15 ... +25 °C

Luftfeuchtigkeit

70 % (nicht kondensierend)

Max. Anzahl der Kanäle

2 (1 Kraftsensor integriert, 1 Analogausgang opti.)

Digitale Ausgänge

Trigger, 2 Limits, Gut/Schlecht

Digitale Eingänge

Trigger zum Auslösen einer Befehlsfolge

Anzeige

Grafikdisplay, 64 x 128 px, beleuchtet

Anzeigeumfang

≥ ± 1000 Teile

Bedienung

Folientastatur, 9 Tasten

Spitzenwertspeicher

Minimal- und Maximalwert

Messwertspeicher

1000 Messwertpaare

Statistik

Anzahl der Messungen, Mittelwert, Standardabweichung

Abtastrate

1 kHz

Filterzeiten

stufenweise 1 ms bis 1 s

Anzeigerate

Messwerte ca. 2 Hz
Messbalken ca. 10 Hz

Befehlsvorrat

1 Befehlskette, max. 10 durch den Benutzer speicherbare Befehle

Gehäuse

hochfestes Aluminium eloxiert mit Griffmulden

Abmessungen

79 x 45 x 198 mm

Gewicht (netto)

900 g

Integrierter Kraftsensor

Krafteinleitung

Bolzen mit  M6-Innengewinde

Überlastschutz

Ja

Messunsicherheit

0,2 %

Lieferumfang für das Handkraftmessgerät

1 x Handkraftmessgerät Physimeter 906 MC-S, 1 x Steckernetzteil, 1 x Software Physiosoft II,
1 x Gerätekoffer, 1 x Bedienungsanleitung
