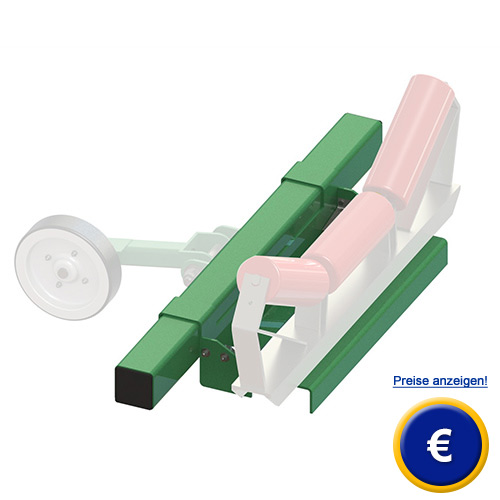

Bandwaage PCE-BWS 1
Günstige Bandwaage / mit präzisen DMS Zellen / kontinuierliche Mengenerfassung /
für Bandbreiten von 400 bis zu 800 mm / für Förderleistungen von bis zu 400 t/h

Die Bandwaage der BWS Serie ist eine kostengünstige und einfache Nachrüstmöglichkeit für alle gängigen Förderbänder. Dabei wird ein Tragholm des vorhandenen Förderbandes durch die Bandwaage ersetzt und mit der ausgebauten Rollenkonstruktion versehen. Diese Bandwaage ist für Bandbreiten von 400 bis 800 mm ausgelegt und kann Förderleistungen von 2 bis 400 t/h zuverlässig erfassen. Die Messzellen der Bandwaage haben eine Messtoleranz von ± 0,05% und verfügen über einen Überlastschutz von 2,5-fachen der Nennförderlast. Der Gesamtfehler der Bandwaage ist von vielen Faktoren abhängig und sollte individuell berücksichtigt werden um die Gesamtfehlertoleranz von ± 1 bis 2 % zu erreichen. Der dazugehörige Fragebogen der Bandwaage ermöglicht uns diese Parameter zu ermitteln. Um die Messgenauigkeit der Bandwaage zu erhöhen besteht noch die Möglichkeit die Bandwaage mit einem Geschwindigkeitsmessrad zu versehen der eventuelle Geschwindigkeitsschwankungen in der Kalkulation der Fördermenge berücksichtigt. Für höhere Förderleistungen haben wir noch eine andere Bandwaage im Sortiment. Sollten Sie weitere Fragen zu der Bandwaage haben, schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns unter 02903 - 976 99 0 an. Unsere Techniker und Ingenieure beraten Sie sehr gerne bezüglich der Bandwaage oder allen anderen Produkten auf dem Gebiet der Labortechnik, der Regeltechnik, der Messgeräte oder der Waagen der PCE Deutschland GmbH.

- für Bandbreiten bis zu 800 mm
- für Förderleistungen von bis zu 400 t/h
- Messungenauigkeit max. ± 2 %
- Analogausgang 4 - 20 mA
- drei digitale Ein- und Ausgänge

- aktuelle Förderleistungsanzeige
- Tageszähler
- für günstige Nachrüstung bestehender Bänder
- 2,5-facher Überlastschutz
- Arbeitstemperatur - 30 °C ... +80 °C

Technische Daten der Mess- Tragestation

Wägebereich / Messbereich

2 t/h ... 400 t/h

Für Bandbreiten

400 ... 800 mm

Bandsteigungswinkel

bis max. 25°

Bandgeschwindigkeit

0,1 ... 2,0 m/s

Versorgung

nominal 10V DC über das Waagendisplay

Wägezellen

2 Vollbrücken Single Point Wägezellen
mit Transportsicherung und Überlastschutz

Ausführung Wägezellen

Aluminium

Elektronische Überlastbarkeit

2,5-fache Nennlast, bezogen auf die Nennförderstärke

Anschluss

6-Leitertechnik

Gesammtmessfehler
der Bandwaage

± 2 %,
bezogen auf die Nennförderstärke im Bereich
von 50 % bis 100 % der max. Förderleistung

Arbeitstemperaturbereich

-30 °C ... +80 °C

Schutzart Wägezelle

IP 66

Tragholm mit Lastträger

Pulverbeschichtetes
Rohr- bzw. Winkelstahlprofil

Gewicht

ca. 20 kg

ACHTUNG: Fragebogen zu der Bandwaage

Für die optimale Parametrierung der Anzeige sowie die Anpassung der Tragestation sollte der hier erhältliche Fragebogen komplett ausgefüllt und an uns zurück gesendet werden.

Download Fragebogen

Technische Daten der Auswerteeinheit

Anzeige

alphanumerische LCD Klartextanzeige
mit Hintergrundbeleuchtung

Digitale Eingänge

3 freie Eingänge für externe Tarierung, Start- / Stop- Funktion und externen Zählerreset.

Tachoanschluss

für Drehgeber und Intiatoren (PNP)
Versorgung 8/12/24 V DC einkanalig,
0,01 bis 4000 Hz.

Digitale Ausgänge

3 freie Ausgänge für zuordbare Schaltfunktionen.

Analoger Ausgang

0 (4) ... 20 mA mit max. Bürde 1.000 Ohm, Auflösung 0,4 µA.

Impulsausgang

Zählerausgang mit einstellbarer Auflösung,
max. 500 Hz.

Serielle Schnittstelle

RS 232 / 485, galvanisch getrennt.

Protokolle

ASCII und Modbus RTU

Feldbusinterface (Optional)

Profibus-DP, Profi-Net, EtherNet/IP, CAN-Bus, CANopen

Arbeitstemperaturbereich

- 10 °C ... +45 °C

Schutzart

IP 54

Lieferumfang
1 x Bandwaage PCE-BWS 1, 1 x Gewichtsanzeige und 1 x Anleitung.

ACHTUNG: Geschwindigkeitsgeber und Bandrollensegment sind nicht im Lieferumfang.

Sollte das Förderband unterschiedliche Fördergeschwindigkeiten fahren so empfehlen wir die Anbringung eines Sensors der die Förderbandgeschwindigkeit bei der Ermittlung des Gewichts berücksichtigt. Dazu können wir ein Geschwindigkeitsmessrad an der Bandwaage anbringen oder zum anderen ein Drehgeber der an der Umlenktrommel montiert wird.

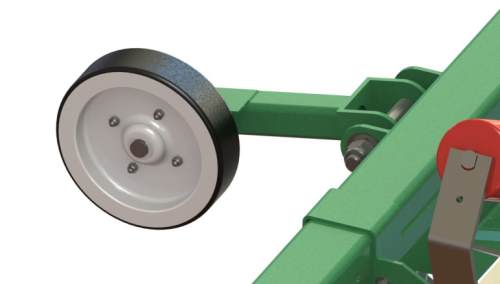

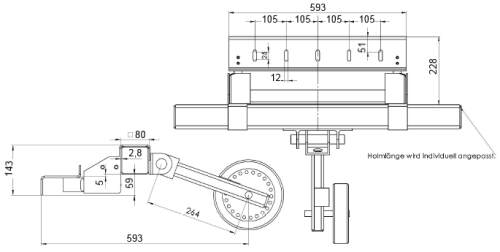

Optionales Geschwindigkeitsmessrad für die Bandewaage PCE-BWS 1

Stromversorgung

Nominal 24V DC über das Waagendisplay

Ausgangssignal

Spannungspulse - 22 pro Umdrehung

Schaltfunktion

NPN (PNP)

Anschluss

3-Leitertechnik mit Steckverbindung

Leitungslänge

2 m

Arbeitstemperaturbereich

-30 °C ... +80 °C

Schutzart

IP 67

Raddurchmesser

200 mm

Ausführung

Feuerverzinkt

Gewicht

ca. 5,0 kg
