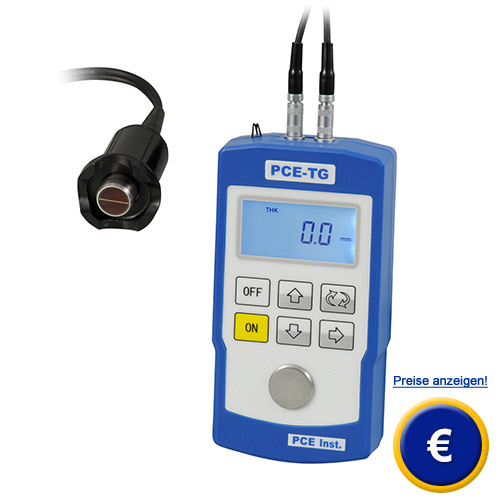

Dickemessgerät
PCE-TG100
für verschiedenste
Werkstoffe, wie Metalle, Glas, homogene Kunststoffe ...
(mit einstellbarer Ultraschall-Geschwindigkeit
|
Das
TG100 ist ein einfach zu bedienendes Dickemessgerät für Metall, Glas und Kunststoffe. Das
Dickemessgerät ist
werkseitig mit fünf verschiedenen
Schallgeschwindigkeiten für unterschiedliches Material
voreingestellt. Mit dem Gerät ermitteln Sie zerstörungsfrei
in Sekunden die Materialstärken von Metall, Glas und
Kunststoffen und anderen homogenen Werkstoffen. Die
Schallgeschwindigkeit kann frei am Dickemessgerät eingestellt und somit auf unterschiedlichste Materialien
angepasst werden. Die Ultraschallsonde besitzt einen
Messkopf, der in einen federnden schwarzen Federring
eingepasst ist. Der Federring besitzt seinerseits runde
Ausschnitte, sodass eine Messung auf geraden, ebenen oder
auch runden Materialoberflächen möglich ist. Wenn Sie
die Materialstärke in Engstellen erfassen möchten, können
Sie den schwarzen Adapterkopf auch kurzzeitig
abschrauben, sodass nur der tatsächliche Sensorkopf zum
Einsatz kommt (Durchmesser 10 mm). Das Messgerät wird
kalibriert geliefert. Als Zubehör können Sie bei
Erstbestellung oder bei einer Rekalibrierung eine ISO-Laborkalibrierung inklusive Zertifikat bestellen. Sollten
Sie weitere Fragen zu dem Dickemessgerät,
schauen Sie auf die folgenden technischen Daten oder nutzen Sie unser Kontaktformular oder rufen Sie uns an: 02903 976 99 0.
Unsere
Techniker und Ingenieure beraten Sie sehr gerne bezüglich
dem Dickemessgerät oder allen anderen Produkten
auf dem Gebiet der
Messgeräte,
der
Regeltechnik
oder der
Waagen
der PCE Deutschland GmbH.
|
|
|
- einsetzbar für Metalle, Glas Kunststoffe
- 5 MHz Prüfkopf
-
Auflösung 0,1 mm
-
4-stellige LCD-Anzeige
|
-
bis 225 mm Materialdicke
-
Batteriestatus-Anzeige
-
automatische Kalibrierung
-
integrierter 3,0 mm
Kalibrierblock |
Display
Materialdickenmessgerät
|
Das Display vom Dickemessgerät wenn keine
Materialdicke gemessen wird. Es wird kein Messwert
angezeigt. |
Bei korrekter Nutzung indiziert das Dickemessgerät, dass der Messkopf aufgesetzt wurde.
|
Technische
Daten Dickemessgerät
|
Messbereich
|
0,8 mm ... 225,0 mm
|
Messbare Werkstoffe
|
Eisen, Nichteisen, Stahl, Kunststoff, Glas, Gold und
alle
anderen homogenen Werkstoffe
(ohne Lufteinschlüsse)
|
Frequenz
|
5 MHz
|
Auflösung
|
0,1 mm
|
Genauigkeit
|
±(0,5 % + 0,1 mm) bei 0,8 ...
99,9 mm
±(1 % + 1 mm) bei 100 ... 300 mm
|
Kalibrierung
Materialdickenmessgerät
|
3,0
mm
Stahlblock
|
Schallgeschwindigkeitsbereich
|
1000 ... 9999
m/s (frei einstellbar,
je nach zu prüfendem Werkstoff)
|
Auflösung Schallgeschwindigkeit
|
1
m/s
|
Anzeige
|
4-stelliges LC-Display
|
Oberflächentemperatur für Messsonde
|
Standard -10 ... 50 °C
|
Messkopfdurchmesser
|
10 mm
|
Messkopfform
|
gerade
|
Einsatztemperaturbereich
|
0 ... 40 °C
|
Umgebungsfeuchte
|
20 ... 90 % r.F.
|
Batteriestatusanzeige
|
zu
geringe Spannung wird angezeigt
|
Spannungsversorgung
|
2
x 1,5 V AA Batterien
|
Batterie-Lebensdauer
|
ca. 250
h
|
Selbstabschaltung
|
zur Batterieschonung
(nach ca. 3 min ohne Betätigung)
|
Abmessung
|
127
x 67 x 30 mm (H x B x T)
|
Gewicht
|
ca. 240
g
inkl. Batterien
|
Anwendungsbeispiele Dickemessgerät
PCE-TG100
|
Dickemessgerät mit Koppelgel
|
Dickemessgerät auf Werkstück
|
Kalibrierung vom Dickemessgerät auf dem integrierten
Standard.
|
Einstellung der Schallgeschwindigkeit am Dickemessgerät
|
|

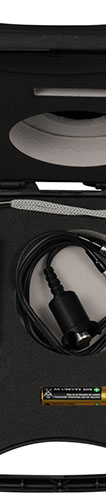

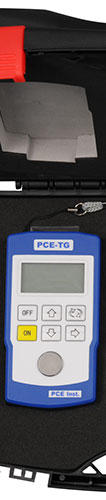

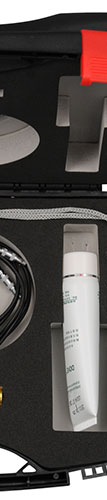

Lieferumfang
1 x Dickemessgerät
PCE-TG100, 1 x Ultraschallmaterial-Prüfkopf an 1m Kabel, 2 x Batterie,
1 x Tube
Koppelgel, 1 x Handschlaufe, Bedienungsanleitung zu
Materialdickenmessgerät, Gerätekoffer
|
erhältliches
Zubehör
- Koppelgel
zum Dickemessgerät
Im Standard-Lieferumfang befindet sich eine Tube mit Koppelgel. Wenn Sie direkt nach
Bestellung eine größere Messreihe planen, sollten Sie eine weitere Menge an Gel mitbestellen.
Die Verwendung des Koppelgels empfiehlt sich immer (zur Herstellung eines besseren
Kontaktes zwischen Sensorkopf und Werkstück, sowie zum Schutz der Sensoroberfläche)
|
|
- ISO Laborkalibrierung und Zertifizierung
für Betriebe, die das Dickemessgerät
in den betriebsintern Prüfmittel-Pool aufnehmen möchten oder zur jährlichen
Rekalibrierung. Die Zertifizierung vom
Materialdickenmessgerät nach ISO 9000 beinhaltet eine Laborkalibrierung inklusive Prüfschein mit allen Messwerten.
|
|
- Spezial-Prüfsonden
für Dickemessgerät
Für
das Dickemessgerät sind diverse Prüfsonden für spezielle Einsatzzwecke
erhältlich
|
Standardprüfkopf für
Dickemessgerät
Prüfkopf
mit gefedertem Korpus. Anschluss an das
Materialdickenmessgerät über Lemostecker. Die
Einkerbungen im Standardprüfkopf für das Dickemessgerät
ermöglichen Messungen an runden
Materialien. Der Durchmesser vom Prüfkopf beträgt 10
mm. Die Messfrequenz liegt bei 5 MHz. Der Prüfkopf für
das Materialdickenmessgerät kann im Temperaturbereich
von 0 ... 40 °C eingesetzt werden. Verwendet wird die
Standardprüfsonde für das Dickemessgerät PCE-TG110 für Eisen, Nichteisen, Stahl, Kunststoff, Glas, Gold und
alle
anderen homogenen Werkstoffe. Der Standardprüfkopf ist am Dickemessgerät
PCE-TG100 verbaut.
|
|
Hochtemperaturprüfkopf
Der
Hochtemperaturprüfkopf für das Dickemessgerät kann für Temperaturen bis 400 °C eingesetzt werden.
Dies ermöglicht die Materialdickenmessung zum Beispiel
unmittelbar nach dem Walzprozess von Stahl. Das
Hochtemperaturprüfkopf kann aber auch für die Prüfung
von Wasserleitungen, Dampfleitungen und Leitungen für
Chemikalien eingesetzt werden. Der Hochtemperatur-Prüfkopf wird wie der Standardprüfkopf an
das Dickemessgerät adaptiert. Die Kalibrierung
erfolgt über den am Dickemessgerät angebrachten Kalibrierstandard. Der Prüfkopf findet sich
auch im Dickemessgerät
PCE-TG110 wieder.
|
|
Mikrosonde für
Dickemessgerät
Die
Mikrosonde für das Dickemessgerät wird
verwendet um an schwer zugänglichen Stellen die
Materialdicke genau zu bestimmen. Ebenfalls kann der
Prüfkopf eingesetzt werden um mit Hilfe vom Dickemessgerät
an dünnen Rohren oder sehr
winkeligen Werkstücken die Materialdicke zu messen. Der
Durchmesser der Sonde für das Dickemessgerät beträgt 7 mm. An dem
Dickemessgerät wird der
Prüfkopf über die Lemo-Stecker angeschlossen und wird
über die interne Kalibrierfunktion auf das
Materialdicken-Messgerät eingestellt. Standardmäßig ist
die Mikrosonde an dem Dickemessgerät
PCE-TG120 verbaut.
|
|
Theorie
zum Dickemessgerät
Das
Dickemessgerät wird eingesetzt um mit Hilfe von
Ultraschall die Dicke von Materialien zu bestimmen. Als
Ultraschall bezeichnet man mechanische Schallwellen ab
einer Frequenz von 20 kHz. Diesen Ultraschall macht sich
das Dickemessgerät zu Nutze. Für die Messung
der Materialdicke werden in der Regel Frequenzen im
Bereich zwischen 0,25 MHz und 10 MHz eingesetzt. Dabei
werden niedrige Frequenzen bei einem
Ultraschalldickenmessgerät eingesetzt um die
Materialdicke von grobe Materialien wie zum Beispiel
Gusseisen zu messen. Der Große Vorteil die Materialdicke
mit einem Dickemessgerät auf Ultraschallbasis
zu messen liegt darin, dass die Materialdicke an
besonders schwer zugänglichen Stellen leicht zu
bestimmen ist. Mehr zur Theorie zum Dickemessgerät auf Basis der Ultraschallmessung
können Sie hier nachlesen.
|
|
|
|
Hier
finden Sie weitere Dickemessgerät für unbeschichtete
Materialien:
-
Dickemessgerät
PCE-TG 50
(Dickemessgerät mit Ultraschallsonde, bis 200 mm,
einstellbare Schallgeschwindigkeit)
-
Dickemessgerät
PCE-TG110
(Dickemessgerät für Temperaturen bis
+400 °C, für alle Materialien)
- Dickemessgerät
PCE-TG120
(Dickemessgerät mit abgewinkelter Miniatur-Materialprüfsonde,
speziell für Rohre)
- Dickemessgerät
PCE-TG130
(Dickemessgerät für Gusseisen, sonst wie Dickemessgerät
PCE-TG100)
-
Dickemessgerät
PCE-TG 200
(Dickemessgerät für Glas und homogene
Kunststoffe, mit Datenspeicher)
|
Dickemessgeräte
für beschichtete Materialien: -
Dickemessgerät
PCE-TG 250 (Dickemessgerät für bis zu 200 mm starke
Materialien, bis 50 °C, Messwertspeicher)
- Dickemessgerät
PT-UTG-ME
(Dickemessgerät misst die Materialdicke unter
Lack, USB
und Analysesoftware)
|
Hier sehen Sie die komplette Übersicht aller
Messgeräte des Angebotes von PCE Instruments.
|
